| СВЕТОДИОДНЫЙ СТОП-СИГНАЛ "БЕГУЩАЯ СТРОКА" |
 |
Устройство собрано на базе микроконтроллера PIC16F628 и предназначено для установки на заднее стекло автомобиля в качестве

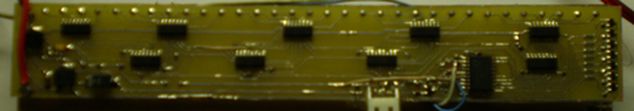

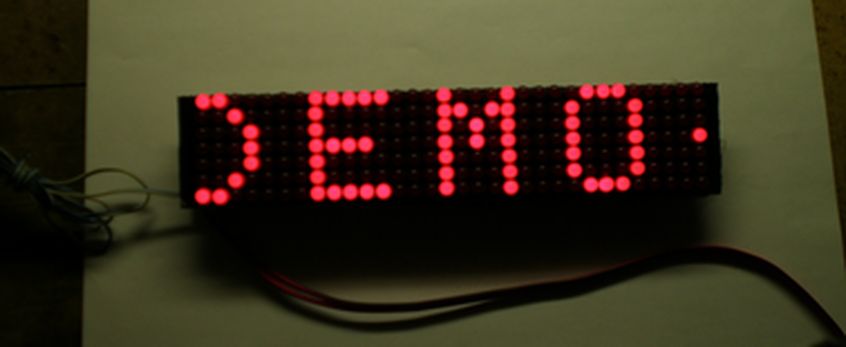

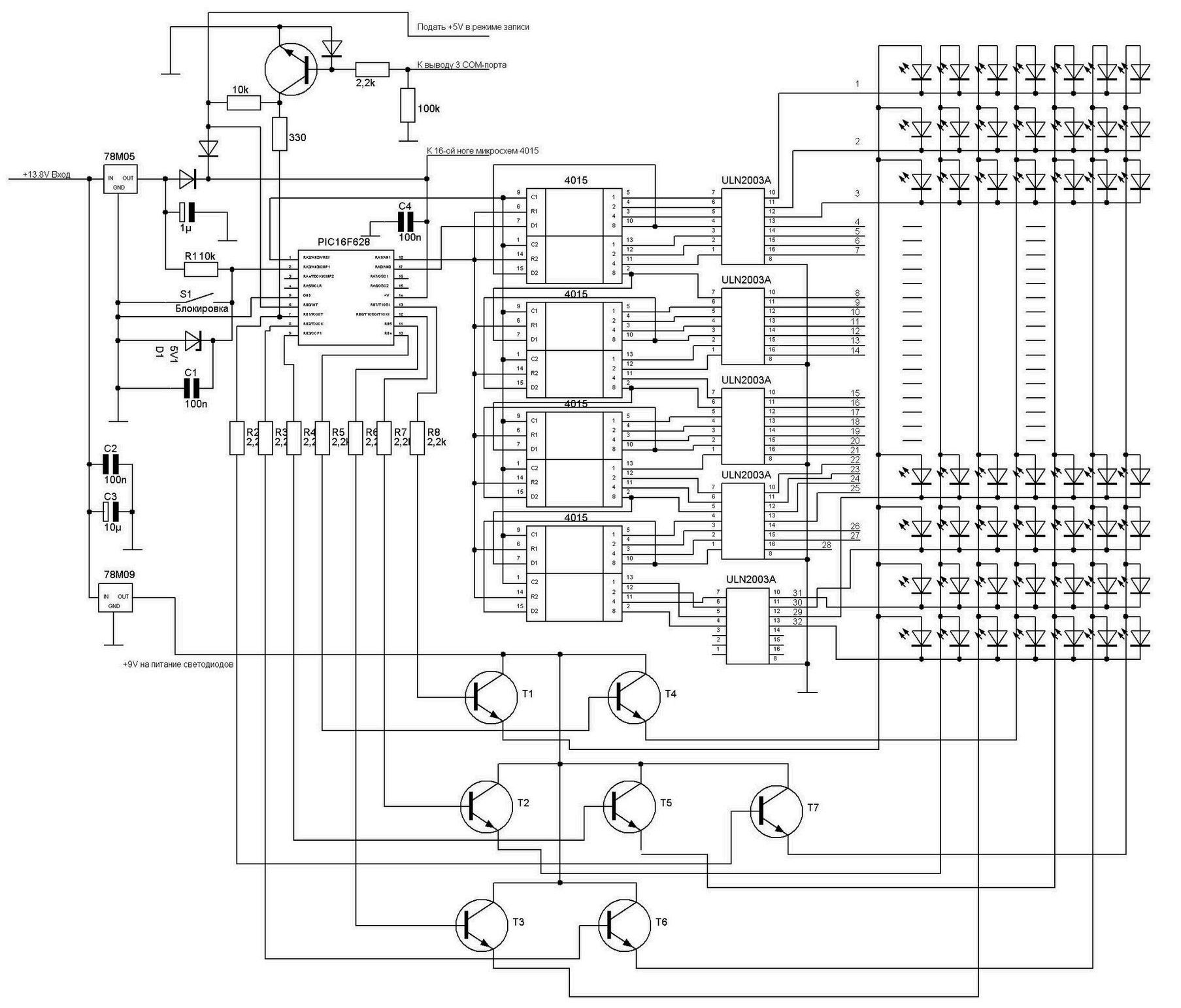

дополнительного стоп-сигнала. При нажатии педали тормоза, стоп-сигнал сначала загорается на время около 5 секунд,а затем воспроизводит ранее записанный в память текст в количестве до 128 символов.Предусмотрена возможность отключения режима бегущей строки(выключатель S1 "блокировка"),при этом устройство работает как обычный стоп-сигнал.Запись текста в энергонезависимую память микроконтроллера осуществляется при помощи стандартной программы TERMINAL или подобной через COM-порт компьютера.При отсутствии COM-порта возможно применение переходника USB>UART,собранного на микросхеме FT232BM.(В бесплатной версии запись текста возможна только путем редактирования окна EEPROM в программе загрузки кода в микроконтроллер) В данной версии отображаются только заглавные буквы русского и латинского алфавитов,цифры,основные знаки препинания. Символ ''&'' распознается программой контроллера как последний и должен находится в конце текста.(отображается как пробел). Устройство состоит из светодиодной матрицы, микроконтроллера, сдвиговых регистров, выходных ключей. Матрица собрана из 224 светодиодов L513HURD-A-SS(повышенной яркости) производства фирмы PARA LIGHT.Поскольку индикация динамическая, для питания светодиодов используется повышенное напряжение(стабилизатор 78М09,см.схему) Микроконтроллер работает от встроенного RC генератора на частоте 4Мгц. При подаче высокого уровня на вывод RB0 (вместе с питанием),микроконтроллер переходит в режим записи текста. Сдвиговые регистры 4015 соединены последовательно и работают как один 32-х разрядный регистр. Выходные ключи ULN2003A используются для увеличения нагрузочной способности. Автор проекта: Артём, г.Вильнюс e-mail |
